Inspection visuelle par drone de la cathédrale de Vienne

Inspection visuelle par drone pour la rénovation de la Cathédrale de Vienne

La rénovation de bâtiments anciens du patrimoine est un processus long et coûteux, demandant une grande précision et une excellente documentation sur l’histoire et l’état actuel de l’infrastructure à rénover. Le cabinet d’architecture lyonnais « Alep Architectes » travaille sur la rénovation de la façade et des deux tours de la cathédrale de Vienne, au sud de Lyon, dans le département du Rhône. Un relevé d’un nuage de points par laser avait été effectué depuis le sol. Les données obtenues étaient incomplètes. C’est pour cette raison que les services de StudioFly Technologie ont été sollicités pour réaliser une inspection visuelle par drone. Le drone permet d’effectuer différents types de relevés, et la gamme de services que nous proposons sont adaptés aux relevés sur des structures de taille importante.

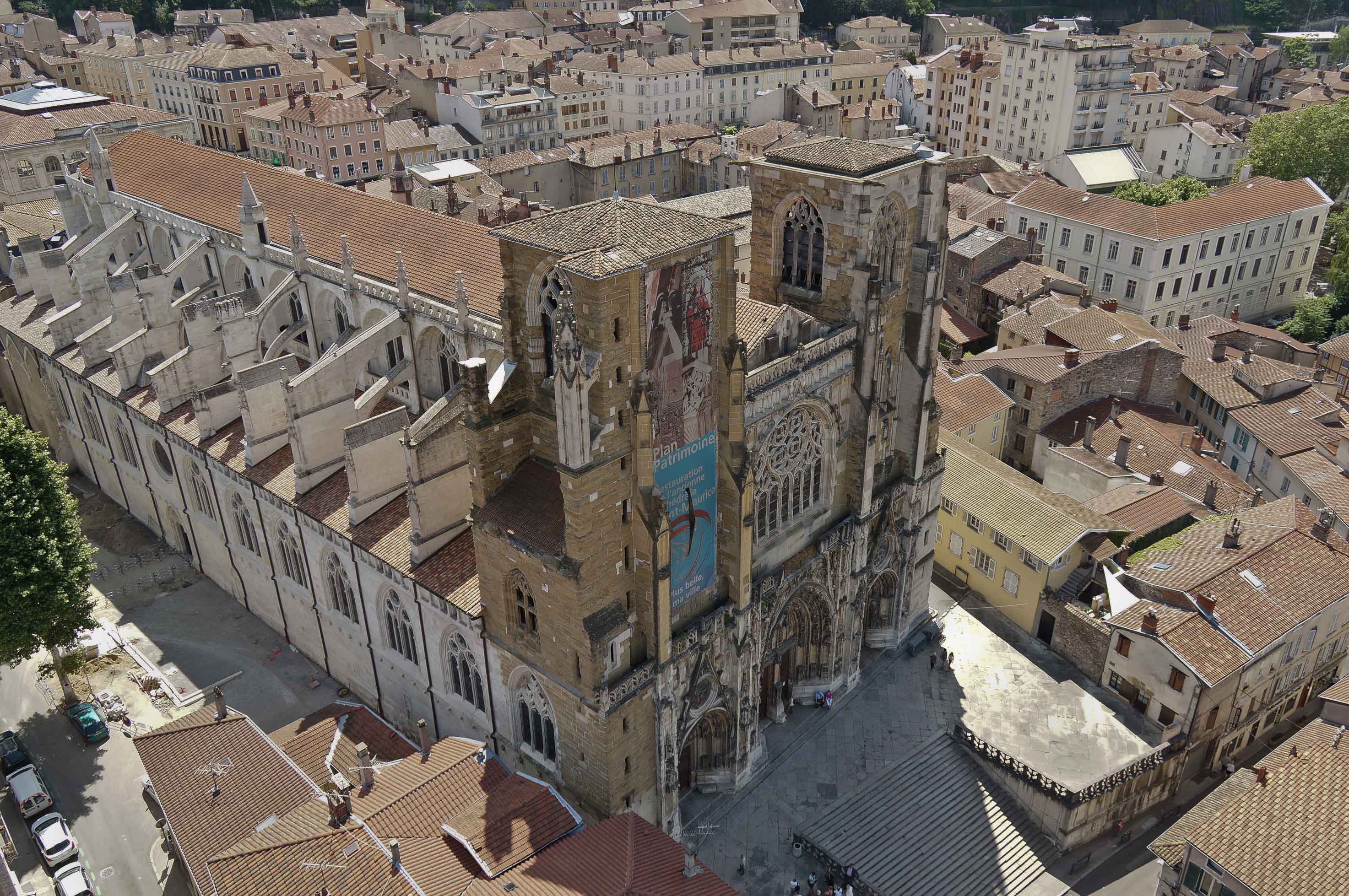

Inspection visuelle par drone de la cathédrale de Vienne

Suivi chantier par drone Cathédrale de Vienne

Cette prestation englobe différents services drone. Nous avons tout d’abord effectué une inspection visuelle de la façade de la cathédrale, pour documenter des zones non accessibles depuis le sol ou par les toits : statuettes, gargouilles, reliefs et toitures. Le livrable fut une centaine de photographies haute définition par drone, référencées sur un plan de la façade. La deuxième partie de l’inspection a ensuite été effectuée par vidéo, notre système étant équipé d’un retour vidéo haute définition au sol. La vidéo enregistrée a été livrée au client. Le drone a permis lors de cette mission d’accéder rapidement à des zones difficiles d’accès, et de jouer le rôle d’œil déporté.

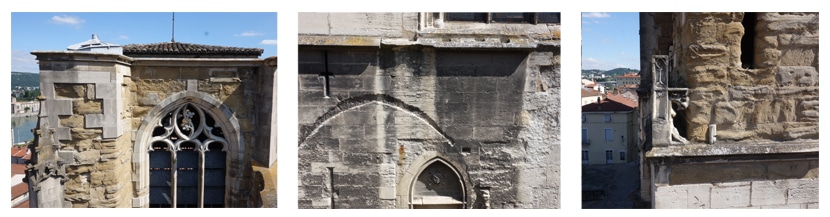

Détails de Suivi chantier par drone Cathédrale de Vienne

Détails de Suivi chantier par drone Cathédrale de Vienne

La seconde partie de cette opération a consisté à réaliser de cinq orthoplans ou orthophotographies par drone : la façade « frontale » ainsi que quatre autres zones détaillant les façades des tours. Les orthophotographies furent ensuite recalées sur les plans, et la très haute définition de ces images orthorectifiées est un outil essentiel d’analyse et d’aide à la décision pour un chantier de rénovation.

Modélisation 3D par drone de la cathédrale

Enfin, nous avons réalisé pour notre client un modèle 3D de la structure actuelle de la cathédrale par photogrammétrie. Ce processus permet de reconstituer une structure complexe en 3D à partir d’un jeu de photographies aériennes du bâtiment ciblé. Le rendu final obtenu est précis et détaillé, et se révèle être un outil à la fois d’inspection ultérieure, de présentation interactive du projet et de communication.

Inspection aérienne par drone pour modélisation 3D de la Cathédrale de Vienne

Modélisation 3D par drone Cathédrale de Vienne

Inspection visuelle et Modélisation 3D par drone - détails - Cathédrale de Vienne

Modélisation 3D par drone – détails – Cathédrale de Vienne

Notre collaboration avec le cabinet Alep Architecture nous a permis d’exploiter l’outil drone à travers différents types de rendus et de confirmer les avantages et la pertinence des solutions développées par StudioFly Technologie.
