THERMOGRAPHIE DE PANNEAUX SOLAIRES

Localisation et caractérisation des défauts. Analyse des pertes energétique et des risques pour l’installation.

diode bypass

La thermographie de parc photovoltaïque

Inspecter les centrales PV et cibler les pertes énergétiques

Depuis 2012, nous avons inspécter plusieurs centaines d’installations solaires.

Les retours d’expériences et nos échanges réguliers avec nos clients, vous assure un bon rescensement des défauts et de l’état de votre centrale. Après chaque inspection thermique, une réunion est planifiée afin d’assurer la bonne exploitation et compréhension des rendus.

Les défauts des centrales photovoltaïque

Classification des anomalies thermiques

Toit de ferme couvert de panneaux photovoltaïques

HAUTE PERTE DE RENDEMENT

Chaque type de défaut engendre une perte énergétique allant de quelques % de production à une mise en défaut intégrale de plusieurs modules.

Suivant les centrales, ces défauts peuvent représenter un manque à gagner allant jusqu’à 45% de la production dans les cas les plus critiques.

Hot spot 80°C sur des panneaux solaires défectueux

RISQUE DESTRUCTIF

Au delà du rendement, plusieurs défauts peuvent engendrer des risques pour l’intégrité de l’installation mais également pour celle des tiers dans certains cas (incendie ombrière, toiture entrepôt de stockage).

Exemple (ci-joint): Hot spot à 80°C. Delta de 40°C avec la température d’un panneau sain.

Hot spot 80°C sur des panneaux solaires défectueux

DÉFAUTS MINEURS

Les défauts thermiques ne comportant pas de risque destructif ou de perte significative de rendement sont classés en défauts mineurs.

Ces défauts sont localisés sur la centrale photovoltaique et catégorisés par type. Nous les trions également en fonction de l’écart de température avec les panneaux solaires « sains ».

Orthoplan | Géolocalisation | Calage sur plan

Un rapport d'inspection thermique intéractif

Assemblage thermique panneaux photovoltaïquesgrille disposition de panneaux solaires

Pour simplifier les rendus, nous réalisons un assemblage thermique de la centrale photovoltaïque afin d’avoir un aperçu général de son état et de la localisation des défauts.

Un assemblage RVB est également réalisé pour avoir un aperçu de l’installation solaire dans le domaine visible.

Pour ce faire, nous réalisons une multitude d’images thermiques sur l’installation que nous assemblons dans notre processus de traitement.

Celui-ci nous permet de garder les informations thermiques des thermogrammes qui serviront à classifier les défauts avec des mesures précises.

Cet assemblage est ensuite superposé sur le plan de votre centrale solaire avec un système de calque.

Celui-ci vous permet de passer rapidement d’un calque à l’autre pour identifier le numéro de panneaux défectueux.

Après l’inspection thermique des panneaux solaires, notre rendu est pensé pour vous simplifier le traitement des défauts sur votre centrale.
  • 5Assemblage thermique
  • 5Superposition sur le plan de la centrale
  • 5Rapport intéractif

Lors de l’inspection thermique de la centrale, nous réalisons également des images « classiques » dites RVB. Ces images nous permettent de mieux identifier la nature des défauts lorsque l’image thermique ne suffit pas (fissure, présence de salissure)

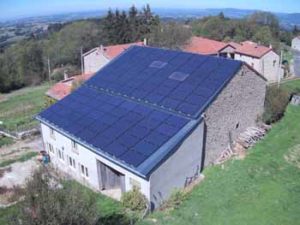

Panneaux solaires toitureL’organisation de tournées pour les inspections thermiques permet à nos équipes d’inspecter jusqu’a 7 centrales toitures par jours.

Ce nombre dépend de la distance entre chaque centrale et la période d’inspection. Les inspections thermiques de centrales photovoltaïques étant plus efficaces l’été pour des raisons météorologiques.

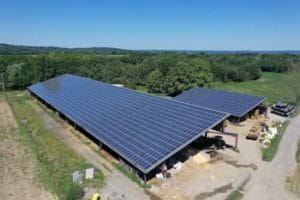

Panneaux solaires entrepôt Nous inspectons également des centrales photovoltaïques de moyenne taille comme des ombrières,  des toitures agricoles ou des toitures d’entrepôts.

Sur ces centrales, nous pouvons réaliser jusqu’à 4 inspections thermiques par jour ce qui nous permet de proposer des coûts attractifs.

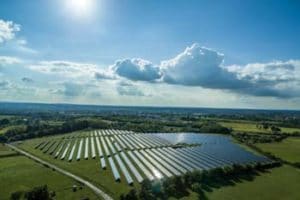

centrale-photovoltaïque-sol

Pour l’inspection thermique de centrales solaires au sol, nous avons créé un processus de captation qui nous permet d’inspecter des centrales solaires d’une puissance allant jusqu’à 300 MWc.

Ce processus nous permet d’inspecter thermiquement et visuellement l’ensemble de la centrale en peu de temps.

Les conditions d’une bonne inspection thermique

Ensoleillement

Production minimum de la centrale : 70%

icone de panneau solaire

Propreté des panneaux

Une centrale propre réduit le nombre de faux positif.

saison pour faire de la thermographie aérienne

Période de l'année

Nous conseillons d’inspecter dans la période comprise entre avril et octobre.

Anomalies

Les différents type de défauts thermiques

string entière de panneaux photovolataïques défectueux

String complet

Défaut module photovoltaïque: Un module est plus chaud que les autres. (une ligne complète)

Erreur et cause possible: Mauvais fonctionnement du panneau. Le module est déconnecté.

Conséquence: Production nulle.

Constellation de capteurs solaires défectueux

PID

PID (Potential Induced Degradation): Constellations de cellules plus chaudes que les autres.

Erreur et cause possible: Court-circuit, diodes Bypass défectueuses, panneau brisé.

Conséquence: Perte de performance

diode bypass

Diode bypass

Défaut de diode Bypass: Une ligne de cellules est plus chaudes.

Erreur et cause possible: Court-circuit  Diode Bypass défectueuse.

Conséquence: Perte de performance sur toute la ligne. Un hot spot est souvent détecté en thermographie.

Hot spot 80°C sur un panneau solaire

Hot spot

Défaut Hot spot: Une cellule est beaucoup plus chaude que les autres constituant le panneau photovoltaïque.

Erreur et cause possible: La cellule est défectueuse.

Conséquence: Perte de performance. Une inspection visuelle et plus approfondie est nécessaire.

Modèle défectueux d'un parc photovoltaïque

Module défectueux

Défaut d’un string de modules: Une ligne de panneaux est plus chaude que les autres.

Erreur et cause possible: Un panneaux défectueux peut entraîner le dysfonctionnement de la totalité de la string.

Conséquence: Perte de performance sur la totalité de la série.

ombrage celleule photovoltaïque

Ombrage cellule

Cellule ombragée: Une cellule est beaucoup plus chaude que les autres.

Erreur et cause possible: La cellule photovoltaïque est ombragée. De la végétation, un bâtiment, de l’encrassement, etc la dissimulent.

Consequence: Perte de performance de la cellule mais aussi du panneau solaire tout entier.
