THERMOGRAPHIE DE BÂTIMENTS

Localisation et caractérisation des défauts. Recherche des pertes énergétiques.

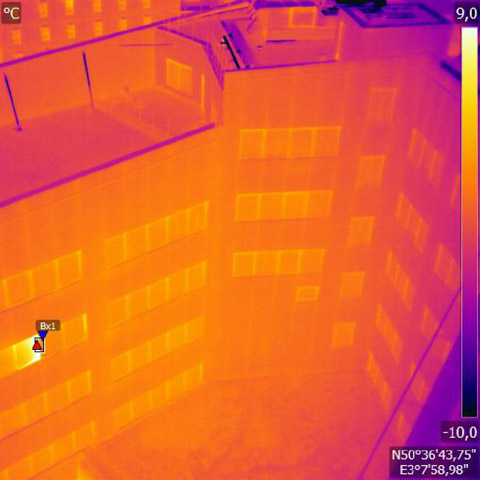

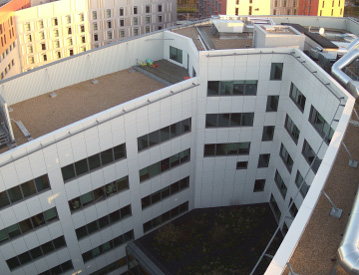

Exemple d'anomalies thermiques sur un immeuble
Exemple de bâtiment avec perdition thermique

La thermographie de bâtiments

Lois de transition énergétique, la solution de thermographie aérienne.

Depuis 2012, nous oeuvrons à la détection des déperditions énergétique.

La thermographie de bâtiment par drone permet de déceler l’origine de déperditions énergétiques ainsi que les éventuels défauts d’étanchéité à l’air ou à l’eau des bâtiments.

C’est une aide précieuse pour tout propriétaire ou exploitant de bâtiment qui souhaite réduire ses dépenses d’énergie. C’est aussi un outil au service du contrôle des chantiers neufs.

Logos Partenaires

Méthodologie de l'inspection aérienne

Comment se déroule une thermographie de bâtiment par drone ?

Condition Thermographie

Les conditions d’une étude fiable

La thermographie de bâtiment par drone doit être réalisée tôt le matin, afin d’éviter un rayonnement solaire important qui fausserait les résultats. Il faut également un écart d’au moins 10 degrés entre la température extérieure et le bâtiment à inspecter.

Les bâtiments chauffés sont donc inspectés en saison froide. L’inspection des bâtiments réfrigérés se fait à contrario en été (sans rayonnement solaire direct).

Captation Image Drone

La captation des images

Nous utilisons une caméra thermique FLIR XT2, dotée d’un capteur thermique haute définition de 640*512px et d’une sensibilité de 0.04°C. Elle capte les rayonnements infrarouges émis par les sources de chaleur et offre une représentation visuelle en différentes couleurs associées à une échelle de températures.

Cette représentation thermique est complétée par une photographie. L’objectif est de disposer d’une image de référence suffisamment détaillée pour se repérer et zoomer sur la zone défectueuse.

Thermographie Rendu

L’exploitation du rendu

La thermographie de bâtiment par drone produit des thermogrammes où chaque pixel est associée à une valeur de température.

Notre équipe analyse ces thermogrammes à l’aide de logiciel métiers. Nous réalisons ainsi des rapports mettant en avant les défauts majeurs. Les rendus que nous élaborons sont disponibles via un simple lien internet ou en format PDF et sont annotés de commentaires afin de faciliter la prise de décision.

Vous permet ainsi prioriser les travaux de rénovations de vos bâtiments.

Application de la thermographie aérienne

Diagnostic de l’état d’isolation des bâtiments

Assemblage thermique panneaux photovoltaïquesgrille disposition de panneaux solaires

Recherche d’infiltrations d’eau

Les infiltrations d’eau dans les murs ou au niveau d’une toiture, notamment sur les toits plats, sont fréquentes. La thermographie aérienne de bâtiment est très intéressante dans ce cas, car elle permet de trouver facilement l’origine du problème,sans travaux destructifs.

Recherche de défauts d’étanchéité à l’air

Les défauts d’étanchéité à l’air des bâtiments occasionnent de nombreux désordres. Ils parasitent notamment le fonctionnement des systèmes de ventilation contrôlée. La conséquence est un inconfort pour les usagers et surtout, une nette augmentation des dépenses énergétiques.

La thermographie de bâtiment par drone permet de mettre ces fuites d’air en évidence. Elle intéresse les bâtiments existants, tout comme les bâtiments neufs dans le cadre d’une réception de chantier.

La thermographie de bâtiment par drone permet de détecter les déperditions énergétiques sur les bâtiments résidentiels, tertiaires, ou industriels. L’enjeu est de déceler des défauts d’isolation ou des ponts thermiques responsables d’une surconsommation d’énergie.

  • 5Audit thermique
  • 5Surconsomation de chaud et de froid
  • 5Localisation des anomalies thermiques
Plus la taille du bâtiment est importante, plus les dépenses inutiles liées à des déperditions énergétiques sont conséquentes.
Au-delà de l’inspection individuelle d’un bâtiment, la thermographie peut aussi s’envisager à plus grande échelle. Nous proposons pour cela des opérations de cartographie thermique pour un ensemble de bâtiments ou un quartier.

Batiment Tertiaire

Nous inspectons des bâtiments tertiaires sur l’ensemble du territoire. Par exemple :

  • À Lille pour la société Eiffage, nous avons inspecté le nouveau  bâtiment de la société orange.
  • L’inspection thermique du bâtimentd’Eurotranspharma en région Parisienne.



Batiment Collectif

Nous inspectons des bâtiments collectifs sur l’ensemble du territoire. Par exemple :

  • À Marseille pour la société 13 Habitat, sur une copropriété de plusieurs centaines d’habitants.
  • L’inspection thermique d’un bâtiment collectif à St-Foy les Lyon. (reportage au JT de 20h ci-dessous)
Batiment Individuel

Nous inspectons des maisons individuelles sur l’ensemble du territoire.

Nous avons travaillé avec GRDF sur l’inspection de plusieurs miliers de maisons individuelles sur une trentaine de ville comme Brest, Rodez, Toulouse, Ambérieux, Tarbes, Château-Gaillard…

DAVID PUJADAS MET À L’HONNEUR NOS SOLUTIONS D’INSPECTION THERMIQUE AU JT DE 20H

Notre inspection thermique de 00:50 à 2:37
