Drone réseau de chauffage

Thermographie de réseaux de chaleur

Localisation et caractérisation des fuites. Cartographie thermique de l’état du réseau de chaleur.

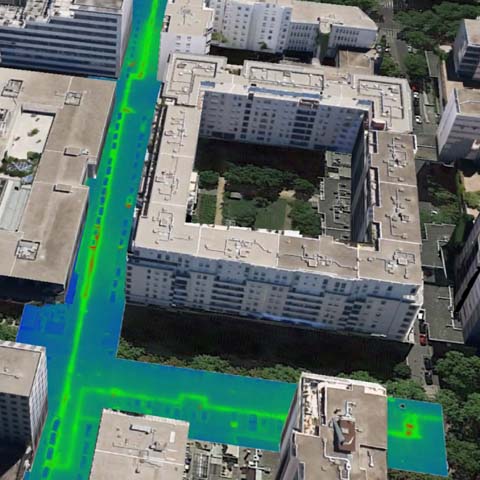

Thermographie d'une réseau de chaleur sur un model 3D

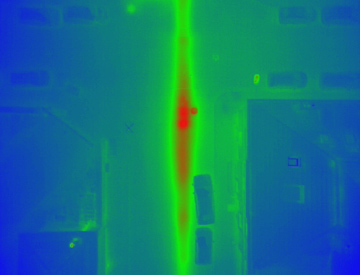

Anomalie thermique sur un thermograme d'inspection de réseau de chaleur

La thermographie de réseaux de chaleur

Cartographier le réseau et détecter les fuites

Depuis 2014, nous avons inspecté plus de 350 kilomètres de réseau de chaleur. Les REX et nos échanges réguliers avec nos clients, vous assure un recensement précis des portions de réseaux endommagés.

Nous positionnons les fuites à moins de 30 centimètres. Après chaque inspection thermique, une réunion est organisée afin d’assurer la bonne exploitation des rendus.

logo cpcu engie idex sil coriance dalkia

Inspection thermique de vos réseaux

Les deux types d'intervention sur vos réseaux de chaleur

Inspection d’urgence : détection de fuites majeures

La réglementation nous impose un délai de 5 jours ouvrés pour obtenir les autorisations de vol.

En cas d’urgence majeure (désamorçage du réseau) nous sommes amenés à faire des dérogations de vol afin d’intervenir sous 48h.

Nous pouvons réaliser l’inspection en autonomie ou accompagnés pas un de vos techniciens réseau.

L’analyse et le rendu des fuites sur le réseau de chaleur vous sont livrés dès le lendemain matin.

Inspection préventive : analyse de l’état du réseau

L’inspection thermique de votre réseau de chaleur se déroule en plusieurs temps :

  • 5Une réunion pré-inspection est organisée en amont afin de définir les spécificités du réseau (linéaire à inspecter, technologie...)
  • 5La thermographie du réseau est ensuite réalisée par plusieurs opérateurs en pleine nuit. (voir contrainte d'inspection ci-dessous)
  • 5L'assemblage, l'analyse et le rapport vous sont ensuite rendus deux à trois semaines après l'inspection.
  • 5Une réunion post-inspection est réalisée à la remise des rendus pour vous accompagner dans l'exploitation de ces derniers.

Orthoplan | Géolocalisation | SIG

Un rapport d'inspection thermique intéractif

Assemblage thermique panneaux photovoltaïquesgrille disposition de panneaux solaires

Réalisation de deux cartographies

  • 5Cartographie thermique du réseau de chaleur
  • 5Cartographie dans le domaine du visible
Nous réalisons entre 4000 et 6000 thermogrammes par nuit.

Ces thermogrammes sont ensuite assemblées, géo-rectifiés et analysés pour faire apparaitre les anomalies par ordre d’importance.

La réalisation d’une cartographie dans le domaine du visible est également réalisée afin de constater l’état de surface des sols.

Cette seconde orthophotographie nous permets d’affiner l’analyse du réseau.

Nos technologies et nos compétences nous permettent d’obtenir des résultats nets de l’évolution des réseaux de chaleur, quels que soit leur taille.

Les anomalies thermiques détectées sont nettement visibles sur l’image thermique et, contrairement à d’autres méthodes, l’examen des réseaux installés est possible sans intrusion et au cours de leur fonctionnement normal.

L’utilisation d’une caméra thermique FLIR de dernière génération nous permet d’obtenir des images extrêmement détaillées.
  • 5Sensibilité thermique inférieure à 34 mk
  • 5Gamme de température allant de -40°C à +650°C
  • 5GPS embarqué permettant le géoréférencement des images infrarouges
  • 5Prises de vues thermiques / RVB simultanées.

Exploitation des rendus

Nous vous proposons deux formes de rendus :

→  Une livraison de la base de données, de ces anomalies ainsi que la cartogrpahie thermique et RVB du réseau sous un format s’intégrant dans votre SIG.

→  L’exploitation plus simple sur une plateforme web, ne nécessitant aucune installation de logiciels tiers.



Les conditions d’une bonne inspection de réseaux de chaleur

Température hivernale installée

Rayonnement solaire proscrit

saison pour faire de la thermographie aérienne

Inspection d'octobre à mars
